Isang detalyadong panimula sa shot blasting machine para sa mga wind turbine tower.
Bilang sumusuportang istraktura ng wind turbine generators, ang mga wind turbine tower ay patuloy na nakalantad sa malupit na panlabas na kapaligiran (tulad ng hangin at ulan, ultraviolet rays, salt spray, atbp.). Ang anti-corrosion treatment sa kanilang mga ibabaw ay napakahalaga, na direktang nakakaapekto sa kaligtasan ng buong buhay ng disenyo ng wind turbine generator ng ilang dekada. Ang shot blasting cleaning ay ang pinaka-core at mahalagang proseso ng pretreatment sa anti-corrosion coating treatment ng tower cylinders.
I. Ano ang wind turbine tower shot blasting machine?
Ang wind turbine tower shot blasting machine ay isang espesyal na kagamitan sa paglilinis ng shot blasting. Ang pangunahing prinsipyo ay ang paggamit ng motor-driven shot blasting machine upang maghagis ng malaking halaga ng metal shot (steel shot) sa mataas na bilis, na bumubuo ng siksik na daloy ng shot na nakakaapekto sa ibabaw ng tower cylinder sa lahat ng direksyon at may mataas na intensity, upang makamit ang mga sumusunod na layunin:
Alisin nang lubusan ang lahat ng mga contaminant tulad ng surface oxide scale, kalawang at welding slag.
Patigasin ang ibabaw upang makabuo ng pare-parehong anchor pattern, na lubos na nagpapataas ng contact area at adhesion sa pagitan ng coating at substrate.
Tanggalin ang hinang at panloob na diin upang mapahusay ang lakas ng pagkapagod ng silindro ng tore.
Kumuha ng malinis, aktibo at medyo magaspang na ibabaw ng metal upang makagawa ng perpektong paghahanda para sa kasunod na proseso ng pag-spray.
Ii. Pangunahing Structural na Bahagi ng Wind Turbine Tower Shot Blasting Machine

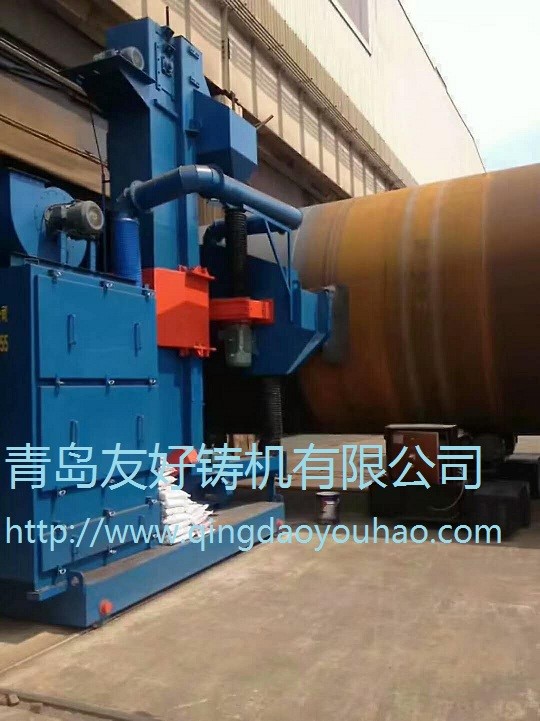

Ang isang kumpletong shot blasting machine para sa mga wind turbine tower ay isang kumplikadong sistema, pangunahin na binubuo ng mga sumusunod na pangunahing bahagi:
Mainframe na katawan ng silid
Ang matibay na selyadong cabin ay nilagyan ng mataas na-lakas na pagkasuot-mga manganese steel plate o chromium alloy na cast iron guard plate upang labanan ang epekto ng mga projectiles at protektahan ang katawan ng cabin.
Ang disenyo ay batay sa mga sukat ng tower cylinder (diameter at haba) upang matiyak na ang tower cylinder ay maaaring paikutin at dumaan.
Sistema ng pagbaril
Mga pangunahing bahagi. Karaniwan itong binubuo ng dalawang high-power shot blasting machine.
Ang bawat shot blasting machine ay binubuo ng mga vulnerable na bahagi tulad ng mga impeller, directional sleeves, shot distribution wheels at blades. Direktang tinutukoy ng pagganap nito ang kahusayan at epekto ng paglilinis.
Ang bilang at layout ng mga shot blasting machine ay tumpak na kinakalkula upang matiyak ang 360℃full coverage na paglilinis ng panloob at panlabas na mga ibabaw ng tower cylinder nang walang anumang blind spot.
Sistema ng sirkulasyon ng projectile
Screw conveyor: Matatagpuan sa ibaba ng silid, ito ay ginagamit upang kolektahin at ihatid ang mga ginamit na pellets at linisin ang mga dumi.
Elevator: Patayo nitong itinataas ang halo-halong shot na nakolekta sa ibaba patungo sa separator sa tuktok ng kagamitan.
Shot at sand separator: Pangunahing bahagi. Sa pamamagitan ng paggamit ng prinsipyo ng air separation, ang buo at magagamit muli na mga pellet ay pinaghihiwalay mula sa mga sirang pellets, alikabok at kalawang na nalalabi. Ang kuwalipikadong shot lamang ang papasok sa shot blasting machine para sa pag-recycle, na tinitiyak ang kahusayan ng shot blasting at kalidad ng paglilinis.
Sistema ng pag-alis ng alikabok
Malaking-reverse pulse{1}}ang mga blowing dust collectors ay ginagamit para sa pagsipsip at pagsasala ng alikabok na nabuo sa panahon ng proseso ng paglilinis.
Tiyakin na ang kapaligiran sa pagtatrabaho ay nakakatugon sa mga pamantayan sa pangangalaga sa kapaligiran at mapanatili ang kakayahang makita sa loob ng kagamitan para sa madaling pagmamasid.
Sistema ng elektronikong kontrol
Automated PLC control, integrated touch screen (HMI).
Ito ay tumpak na makokontrol ang lahat ng mga parameter tulad ng bilis ng conveyor ng roller conveyor, ang bilis ng pag-ikot ng tore, at ang switch ng shot blasting machine, na nakakamit ng automated na produksyon.
iii. Proseso ng Paggawa ng Shot Blasting Machine para sa Wind Turbine Towers

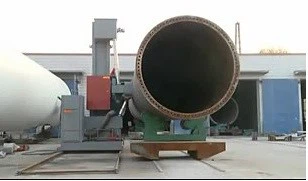

Naglo-load: Ang tower cylinder ay nakataas sa feeding trolley ng shot blasting machine sa pamamagitan ng crane o gantry crane.
Paghahatid at paglilinis
Nagsisimula ang troli, inilipat ang silindro ng tore pasulong habang umiikot nang mag-isa.
Ang shot blasting machine ay magsisimula, at ang mataas na-bilis na daloy ng shot ay nakakaapekto sa ibabaw ng tower cylinder.
Ang tower cylinder ay umuusad at umiikot sa patuloy na bilis sa troli upang matiyak ang pare-parehong paggamot sa ibabaw.
Pagbawi at paghihiwalay ng shot: Ang shot at mga dumi pagkatapos ng pagtama ay bumagsak sa ibaba at ipinadala sa elevator ng screw conveyor, at pagkatapos ay itinaas sa separator para sa paglilinis at paghihiwalay.
Paglabas: Ang nalinis na silindro ng tower ay ipinapadala mula sa kabilang dulo, na nagpapakita ng pare-parehong kinang ng metal at ang kinakailangang gaspang sa ibabaw.
Pag-aalis ng alikabok: Sa buong proseso, patuloy na gumagana ang kolektor ng alikabok upang mapanatili ang negatibong presyon sa loob ng silid, at ang alikabok ay kinokolekta sa kahon ng pag-alis ng alikabok.
Iv. Mga Teknikal na Tampok at Kinakailangan
Malaki-at mataas na lakas: Partikular na idinisenyo para sa paghawak ng mga higanteng tore na tumitimbang ng sampu-sampung tonelada at may sukat na sampu-sampung metro ang haba, nagtatampok ito ng napakatatag na istraktura.
Mataas na kahusayan at kalidad ng paglilinis: Ang layout ng multi-shot blasting machine at mataas na-power na motor ay maaaring makamit ang Sa 2.5 - Sa 3 grade na kalinisan (ISO 8501-1) at tumpak na kontroladong pagkamagaspang (karaniwan ay Ra 60-100μm) sa maikling panahon.
Lubos na awtomatiko: Ang buong proseso ay kinokontrol ng PLC. Kailangan lang ng operator na magtakda ng mga parameter (tulad ng bilis ng paghahatid at oras ng paglilinis), at awtomatiko itong gumagana, na binabawasan ang mga pagkakamali ng tao.
Proteksyon sa kapaligiran at pagtitipid ng enerhiya: Sarado na operasyon, nilagyan ng mahusay na sistema ng pag-alis ng alikabok, ang mga paglabas ng alikabok ay mas mababa sa mga pamantayan sa pangangalaga sa kapaligiran. Tinitiyak ng advanced na shot at sand separator ang mataas na recycling rate ng shot, nakakatipid ng enerhiya at nakakabawas ng pagkonsumo.
V. Ang Kahalagahan ng Shot Blasting Machines para sa Wind Turbine Towers sa Wind Power Manufacturing
Ang paglilinis ng shot blasting ay isang kailangang-kailangan na unang proseso sa linya ng pagpipinta ng tower cylinder. Ang kalidad nito ay direktang tinutukoy:
Coating adhesion: Ang hindi kumpletong paglilinis ay maaaring magdulot ng bula at pagbabalat ng coating.
Anti-buhay ng serbisyo: Ang coating ang tanging hadlang laban sa corrosion para sa buong cylinder ng tower, at ang kalidad ng shot blasting ay ang "pundasyon" ng barrier na ito.
Kalidad at kaligtasan ng produkto: Ang mataas na-kalidad na shot blasting treatment ay ang paunang kinakailangan para sa paggawa ng mga wind power tower na nakakatugon sa mga pamantayan ng industriya (gaya ng ISO 12944), sa panimula na tinitiyak ang ligtas na operasyon ng mga wind power structure sa ilalim ng pangmatagalang-malupit na kondisyon sa pagtatrabaho.
Buod
Ang wind turbine tower shot blasting machine ay isang pangunahing espesyal na kagamitan sa modernong industriya ng paggawa ng mabibigat na kagamitan ng hangin. Pinagsasama nito ang mga teknolohiyang mekanikal, elektrikal, pag-alis ng alikabok at automation. Sa pamamagitan ng mahusay, pare-pareho at masusing paggamot sa ibabaw, naglalagay ito ng matibay na pundasyon para sa mga dekada-lumang anti-kaagnasan na buhay ng mga wind turbine tower at isang mahalagang garantiya para sa ligtas at maaasahang operasyon ng mga wind turbine unit.
